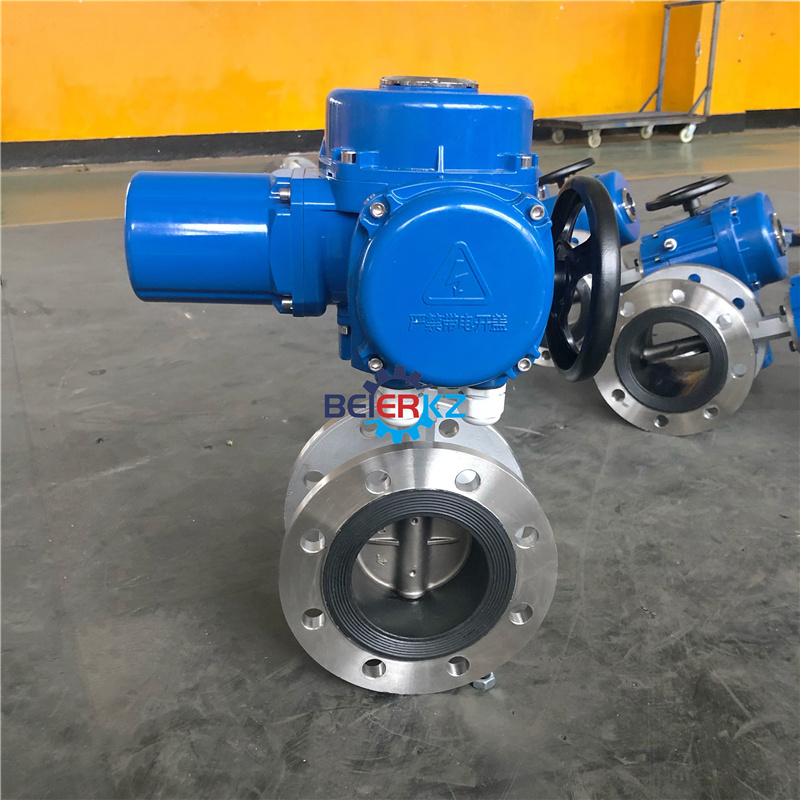

小口徑法蘭不銹鋼電動蝶閥配套普通開關型閥門電動執行機構Q30
發布時間：2023-01-03 16:01:31
0514-87227666
了解詳情
產品尺寸
產品圖片
產品展示
一、小口徑法蘭不銹鋼電動蝶閥配套普通開關型閥門電動執行機構Q30概述：
Q30閥門電動裝置簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等部分回轉的閥門。用于控制風機閥門的開啟、關閉或調節?？芍苯咏尤胫锌厥?，輸入輸出4-20mA模擬量信號，調節閥門的開度大小，控制流量。
二、小口徑法蘭不銹鋼電動蝶閥配套普通開關型閥門電動執行機構Q30概產品特點：
1.該裝置防塵、防雨、防輕腐蝕、其防護等級為IP55（特殊訂貨IP65、IP67）。
2.轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3.采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣性小、使用壽命長等特點，F(xiàn)級絕緣。
4.工作制為短時10分鐘（特殊訂貨30分鐘）。
5.配有機械式（常規型）或液晶（常規型無）閥位指示器，可直觀知道閥門的開度大小。
6.手電動切換：全自動切換，需手動時直接轉運手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。（注意：電動運行時請勿轉運手輪！）
7.有行程限位、過力矩限位和機械限位開關等三重保護，保障了驅動裝置和閥門的使用安全。
8.供電電源：常規為380V（±10％），50Hz（特殊訂貨三相660V、415V、單相220V、60Hz）.
9.防爆標志：ExdIIBT4（常規型不防爆）。
10.環境相對濕度：95％（25時）。
11.環境溫度：-20+60（特殊訂貨-40+100）。
三、小口徑法蘭不銹鋼電動蝶閥配套普通開關型閥門電動執行機構Q30力矩機構的調整：
Q30閥門電動裝置力矩控制機構在出廠前已根據訂貨要求調整好，并填在產品合格證上，一般不需再調整。若需調整，只要松開螺釘，微微拔動開、關向凸輪，再將螺釘緊固，先調關向，后調開向。
1、行程控制機構的調整：
2、轉動手輪使閥門“全關”；
3、松開輸出軸上的螺釘，順時針轉動關向凸輪，使其剛好壓動關向微動開關，再擰緊螺釘；
手動開閥至中間位置，電動關閥，檢查閥門關閉是否符合要求，如不符合要求，繼續微調關向凸輪，直至符合要求為止；
- 手動開閥至全開位置，松開螺釘，逆時針轉動開向凸輪，使其剛好壓動開向微動開關，再擰緊螺釘；手動或電動關閥，電動開閥，檢查閥門開啟是否會符合要求，如不符合要求，繼續微調開向凸輪，直至符合要求為止。
