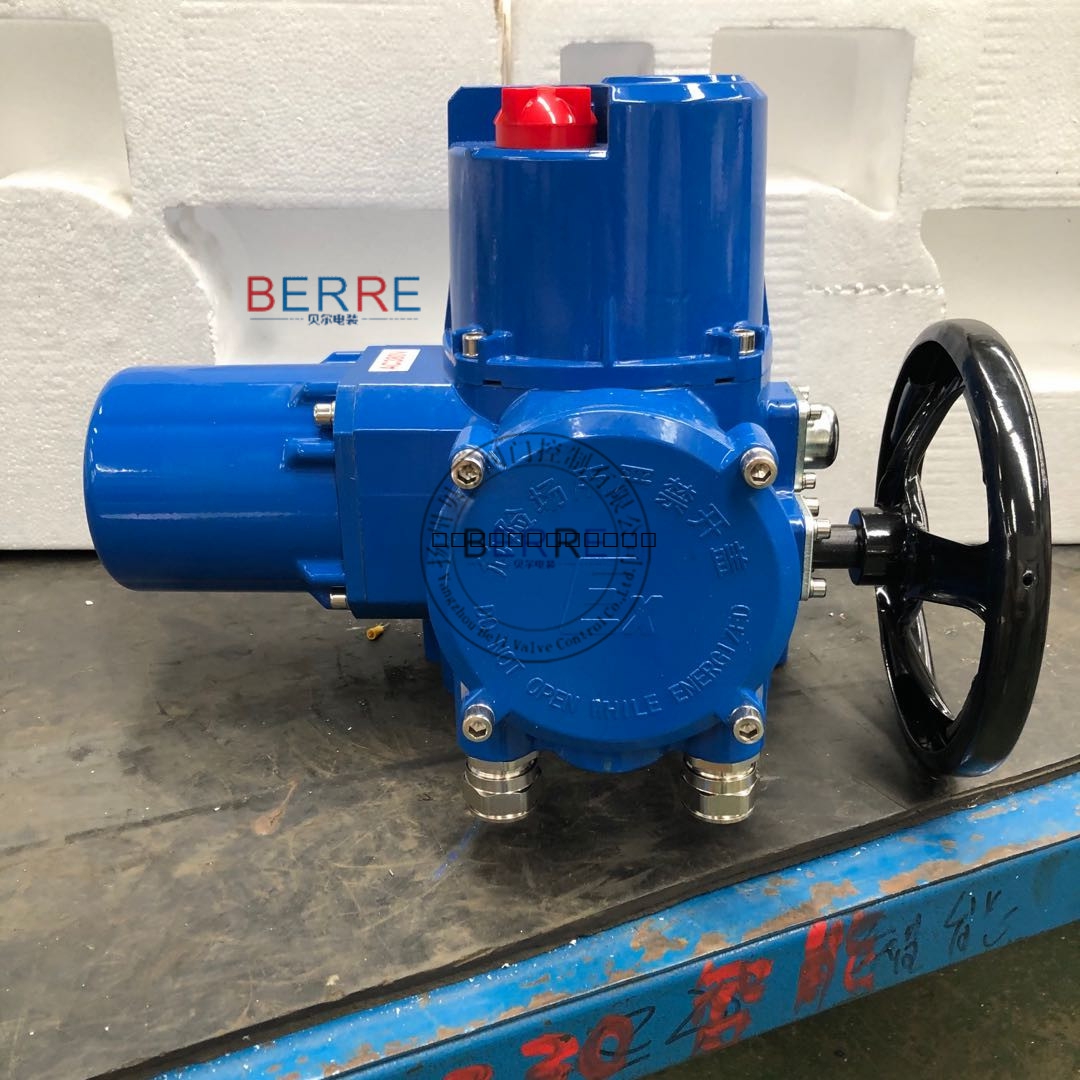

0514-85862666一、江蘇貝爾電裝部分回轉智能調節型閥門電動裝置結構說明
整體型電動裝置按鈕盒上有三個按鈕，中間為現場和遠程轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，遠程為直流24V開關觸點控制，打開按鈕盒為現場操作。（旋鈕裝置上有兩個旋鈕盒，其中一個為方式鈕旋鈕（紅色），另一個為操作按鈕（黑色），依靠電氣罩殼上，突出箭頭指示操作方式，操作按鈕順時針旋至箭頭處為開閥，逆時針旋轉為關閥。）
二、江蘇貝爾電裝部分回轉智能調節型閥門電動裝置調試方法
1）手動將電動裝置置于中間位置
2）接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
3）常規控制時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。
注：“調零”、“4mA”、“20mA”電位器均為順時針?lè)较蛐D(zhuǎn)輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。
三、江蘇貝爾電裝部分回轉智能調節型閥門電動裝置故障及排除方法
|
序號 |
故 障 |
原 因 |
排除方法 |
|
1 |
電機起不動 |
行程或力矩控制機構失靈 |
排除行程或力矩控制機構故障 |
|
2 |
輸出軸旋向不符合規定 |
電源相序接反 |
調換任意兩電源線 |
|
3 |
電機過熱 |
一相線斷開 |
檢查電源線 |
|
4 |
運行中電機停轉 |
電動裝置過載，力矩控制機構動作 |
增大整定轉矩 |
|
5 |
閥門到位后電機不停轉或燈不亮 |
行程控制機構調整不當 |
重新調整行程控制機構 |
|
6 |
遠方無閥位信號 |
遠傳電位器故障 |
檢查更換電位器 |
